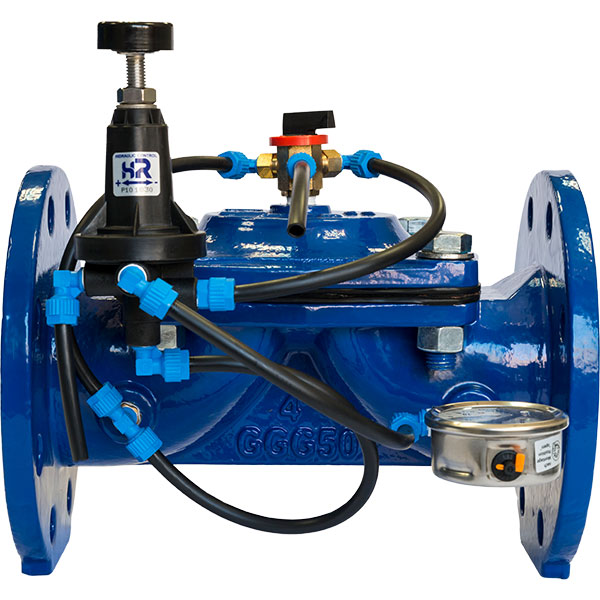

REDUCTORA DE PRESIÓN CON PILOTO DE PLÁSTICO

Válvula reductora de presión con piloto y fittings de plástico, reduce la presión aguas debajo de la válvula.

Categoría:

Descripción

La válvula hidráulica reductora de presión mantiene una presión constante aguas abajo, independientemente de los cambios que pueda sufrir el caudal o presión aguas arriba. La válvula es regulada por un piloto de 2 o 3 vías, permitiendo
una apertura total de la válvula cuando la presión aguas abajo es menor a la presión deseada. El piloto tiene un tornillo regulador que permite ajustar la presión aguas abajo.

Características:

  • No necesita energía exterior, la energía la recibe del agua que circula por la
    tubería.
  • Simplicidad en el diseño, construcción y funcionamiento.
  • Control estable y preciso del caudal a la salida.

Función:

  • La válvula reductora de presión es activada por la presión de línea y regulada por medio de la válvula piloto. Esta, incluye un diafragma que controla la apertura o cierre de la válvula principal mediante la presión aguas abajo, enviando más o menos presión a la cámara de control de la válvula principal.
  • Si la presión aguas abajo cae por debajo de la fijada en el piloto, la válvula abrirá aumentando la presión de
    salida fijada anteriormente en el piloto.
  • Cuando la presión aguas abajo sube por encima de la fijada en el piloto, la válvula tiende a estrangular el
    paso del agua disminuyendo la presión hasta la fijada en el piloto.

Aplicaciones:
La válvula hidráulica reductora de presión se emplea cuando se necesita que la presión aguas abajo no supere una presión prefijada.

Se puede hacer en tubo polietileno y en tubo de cobre.

Para cualquier montaje consultar.
